Статья о разъемах

Это рабочий набросок статьи о разъемах. Статья все время в работе, пока я не нашел окончательного варианта.

Мне кажется, что любой, кто начинает заниматься DIY-электроникой, сталкивается с вопросом: «как соединять различные компоненты устройства между собой?» Простейший пример: как запитать плату от розетки или блока питания? Пример из моей практики: как соединить плату блока питания и плату предусилителя?

вставить картинку розетки с разъемами

Если в окончательном варианте изделия это решается пайкой, которая считается лучшим вариантом соединения, то на стенде пайкой соединять просто непрактично, т.к. есть неплохие шансы, что придется много раз перепаивать. Еще один сценарий - сборка модульного изделия, когда один из его компонентов планируется заменять, модернизировать и т.п.

В результате, начинается поиск вариантов подключения. С некоторыми, уверен, что даже не с большинством, я уже поработал, хочу немного поделиться опытом. Думаю, что это может помочь тем, кто первый раз столкнулся с темой: лично мне было непонятно, какой разъем для чего подходит, какие стандарты и варианты каждого типа разъемов есть, где и как их искать. В частности, как их найти по названиям, потому что некоторые имеют собственные названия, отличающиеся на русском и английском языках.

Для начала я попробовал использовать разъемы производства Degson - 2EDGK и 2EDGV.

2EDGK - это "папа", в который винтами фиксируется провод, он выходит под углом 90 градусов к плате. Даташит:

2EDGK-5.0-02P-14-1000A%28H%29_big

2EDGV - "мама", впаиваемая в плату. Даташит:

2EDGV-5.0-02P-14-100A%28H%29

Для применения в ламповых усилителях они вполне подходят, т.к. сертифицированы на 320 В, 15 А.

Пример маркировки: 2EDGV-5.0-02P

  • 2EDGV - серия разъемов
  • 5.0 - шаг контактов, он бывает от 2,5 до 7,5 мм
  • 02Р - 2 контакта

На мой взгляд, эти разъемы очень удобны для макетирования, я использовал 5 мм шаг. Из полезного: их достаточно удобно после тестирования макета выпаять и заменить на пайку.

Так называемые, ножевые разъемы — это такие клеммы, которые садятся на провод при помощи обжимного инструмента — кримперов.

Разъемы бывают 3-х размеров: 2,5, 4,8 и 6,3, соответственно, «папа» и «мама».

Я их использую для тестирования, например, когда нужно подключить трансформатор к штепселю для розетки. Другое их использование — подключение проводов внутри корпуса к розеткам и выключателям, они как раз имеют клеммы одного из подходящих размеров.

Нагрузка на три четверти

Нагрузка сзади

Брать можно как в наборе, так и по отдельности.

JST (Japan Solderless Terminal) — это тип электрических соединителей, который, очевидно, был разработан в Японии... Насколько я знаю, этих коннекторов есть несколько типов:

  • XH — универсальные, шаг 2.5мм
  • PH — компактные, шаг 2.0мм
  • SH — миниатюрные, шаг 1.0мм
  • ZH — прочные, шаг 1.5мм
  • VH — многоконтактные, шаг 3.96мм

Эти коннекторы очень распространены. Например, в усилителе ICE Power 123ASX2, который я собирал, используются:

  • JST B8B-PH-K-S — для входного сигнала и мониторинга состояния — это небольшой размер и 8 пинов
  • JST B4P-VH — для выходного сигнала — большой мощный разъем на 4 пина
  • JST B2P3-VH — для питания 220 В — такой же мощный разъем на 2 пина, шириной с 3-пиновый (7.92)

Для проектов на Adrduino иногда используются те же PH, а иногда - разъемы помельче.

Есть еще разъемы, которые ограничены по периметру, а также угловые. Это нужно описать подробнее

Проблема в том, что если сами разъемы можно впаять в плату, то встречную часть разъема нужно обжимать самостоятельно. Альтернатива — приобретать уже обжатые разъемы с проводами (есть разной длины, от 10 до 30 см, обычно). Но обычно провода в них не особенно качественные, поэтому, конечно, лучше всё делать самому. Для этого придется приобретать кримпер. Не буду здесь писать про Knipex, но вот, например, такой:

White V12 Vantage

Стоит он копейки, но обжимает вполне прилично. Но нужно приобрести навык, я поупражнялся, пока нормально обжал PH, особенно на более-менее толстом проводе.

Разъемы типа XT используются в дронах, радиоуправляемых моделях и в робототехнике, где их используют для подключения аккумуляторов.

Они есть в следующих основных типоразмерах:

  • XT30: ток до 30 А, напряжение до 500 В. Диаметр контактов — 2 мм, расстояние между контактами — 5 мм.
  • XT60: ток до 60 А, напряжение до 500 В. Диаметр контактов — 3,5 мм, расстояние между контактами — 7,2 мм.
  • XT90: ток до 90 А, напряжение до 500 В. Диаметр контактов — 4,5 мм, расстояние между контактами — 11 мм.

Изготовлены из высокотемпературного нейлона с позолоченными контактами (какие они, на самом деле приходят с Али, не знаю).

На самом деле, их гораздо больше разных, есть комбинированные, где в одном разъеме есть большие контакты для питания и еще несколько маленьких для слаботочки.

Исходя из параметров и габаритов, мне вполне удобно использовать XT30, крупнее они не нужны.

Типы разъемов, которые я использую:

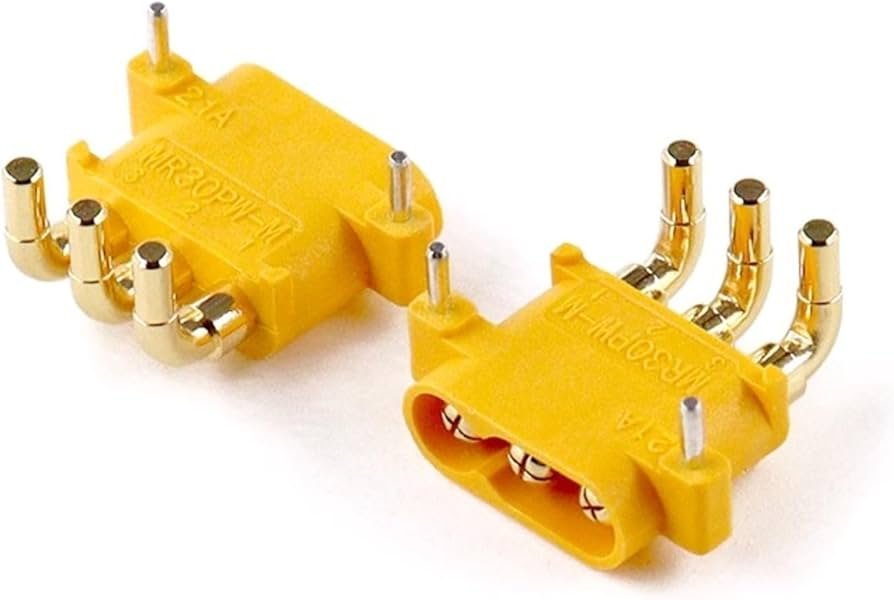

2-х и 3-х контактные на плату (на плату беру male): XT30PW-M и MR30PW-M на Али.

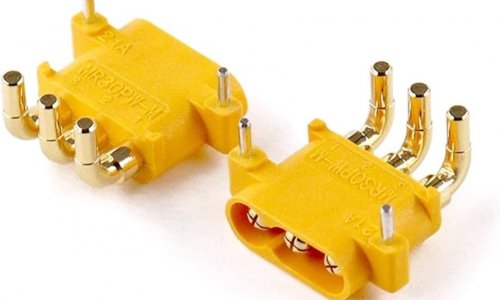

MR30-PW_M

А на провода уже монтирую XT30U-F и MR30PB-F (эти еще и с манжеткой, что приятно).
