Нагрузка мне потребовалась для тестирования усилителей при помощи прибора Digilent Analog Discovery 2 и программы Audio Analyzer Suite. Расскажу об этом немного подробнее.
Digilent Analog Discovery 2 позволяет замерить различные параметры, такие, как мощность, THT+N (уровень гармонических искажений и т.п.). The Stuff Made сделал для этого Audio Analyzer Suite — специальную программу, которая позволяет анализировать параметры удобнее, чем WaveForms, которая идет с прибором.
Дополнительно, я сделал к AD2 аудиоинтерфейс, взяв его чертежи из документации (см. мой машиный перевод).
При постройке предварительного усилителя, я использовал для тестирования прибор и ПО, но тестировать усилители мощности без дополнительной нагрузки получится.
В соответствии документацией, нагрузка подключается следующим образом:

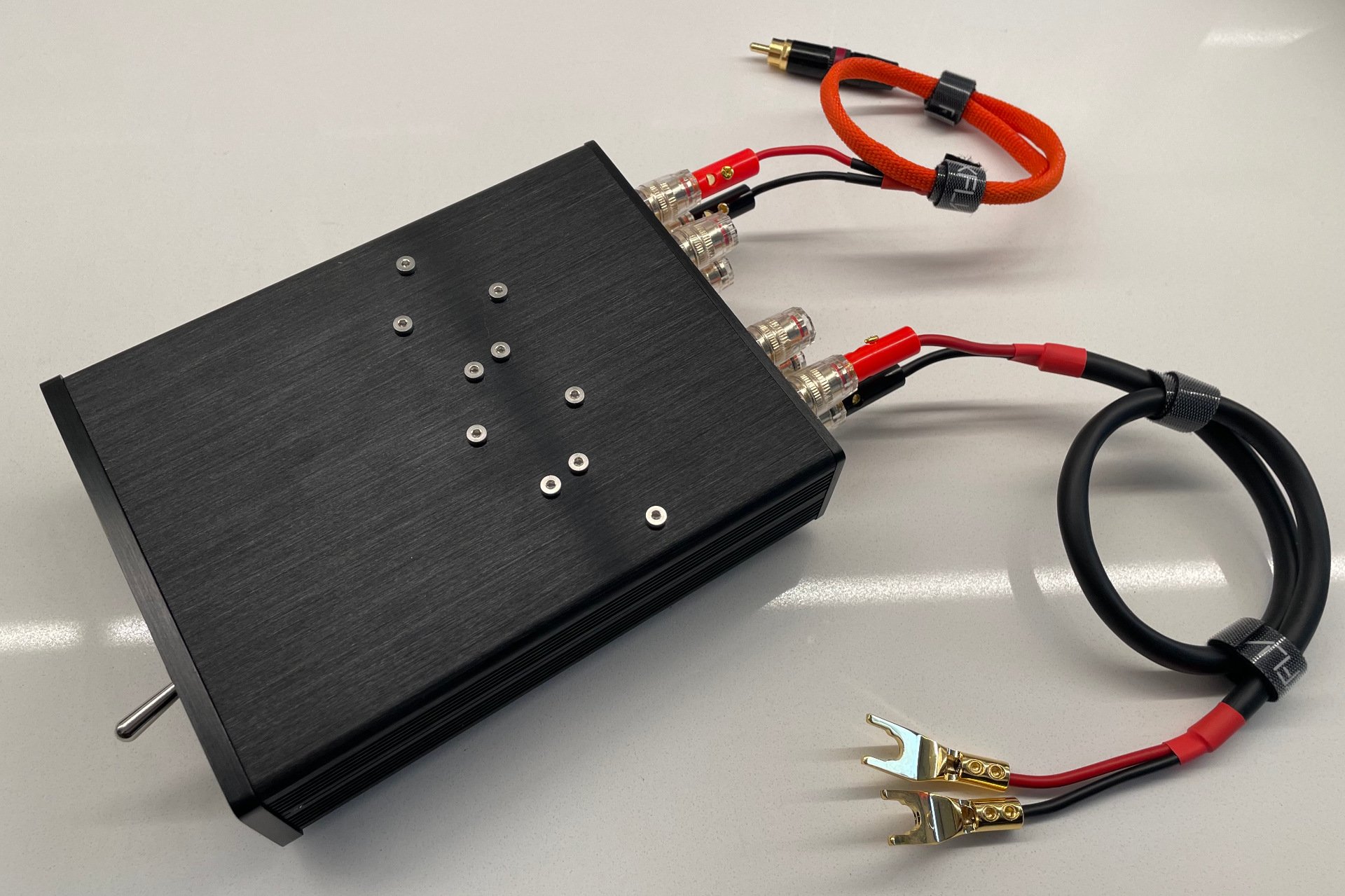

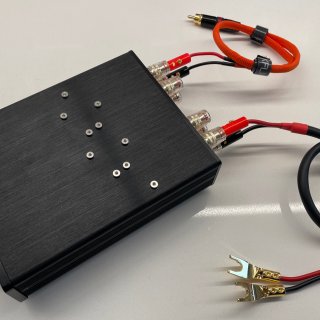

Я решил делать нагрузку с сопротивлениями 4 Ома и 8 Ом. В результате, получилось вот такое изделие:
| # | Компонент | Количество |
|---|---|---|
| 1 | Резисторы 1 Ом, 25 Ватт, 4 штуки на канал (линк на Чип&Дип) | 8 шт. |
| 2 | Резисторы 4 Ом, 25 Ватт, 1 штука на канал (линк на Чип&Дип) | 2 шт. |
| 3 | Корпус размером 116×50×139 мм (линк на Али) | 1 шт. |
| 4 | Разъемы (линк на Али) | 8 шт. |
| 5 | Тумблер ON-ON (линк на Чип&Дип) резьба тумблера М12, нужно это учесть при сверлении передней панели, т.к. 12-е сверло есть не во всех наборах, может, придется его отдельно купить | 1 шт. |
| 6 | Дополнительно: винты, гайки, провода силиконовые, круглые клеммы М3 (для крепления к тумблеру) | 1 шт. |
В целом, схема подключения указана выше. Мой конкретно вариант выглядит вот так:
(картинка)
В результате, получается вот такая пайка резисторов, остальное не снимал, но думаю, что всё и так предельно понятно.
Дополнительно, необходимо 2 комплекта шнуров:

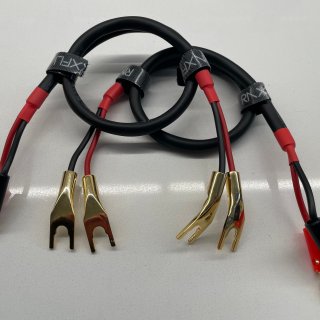

- Акустический кабель для соединения усилителя с нагрузкой. Здесь я использовал остатки имевшегося у меня акустического кабеля Cold Ray Loudspeaker Line. На одну сторону нашлись бананы (плохонькие), на другой — золоченые вилки.
- Акустический кабель для соединения нагрузки — с одной стороны бананы, с другой — RCA для подключения к аудиоинтерфейсу.

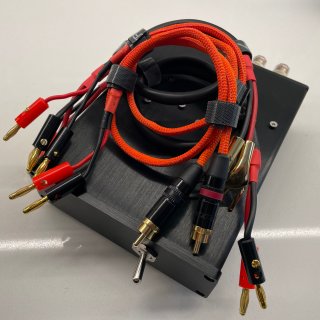

Получился вот такой набор:
Теперь осталось протестировать.
