На днях купил тестер транзисторов (и вообще, электронных компонентов) FNIRSI LCR-P1 на Алике, хочу поделиться впечатлениями от этого аппарата.
Скажу сразу: он, конечно, выполняет свою функцию, но она может быть разной для разных пользователей.

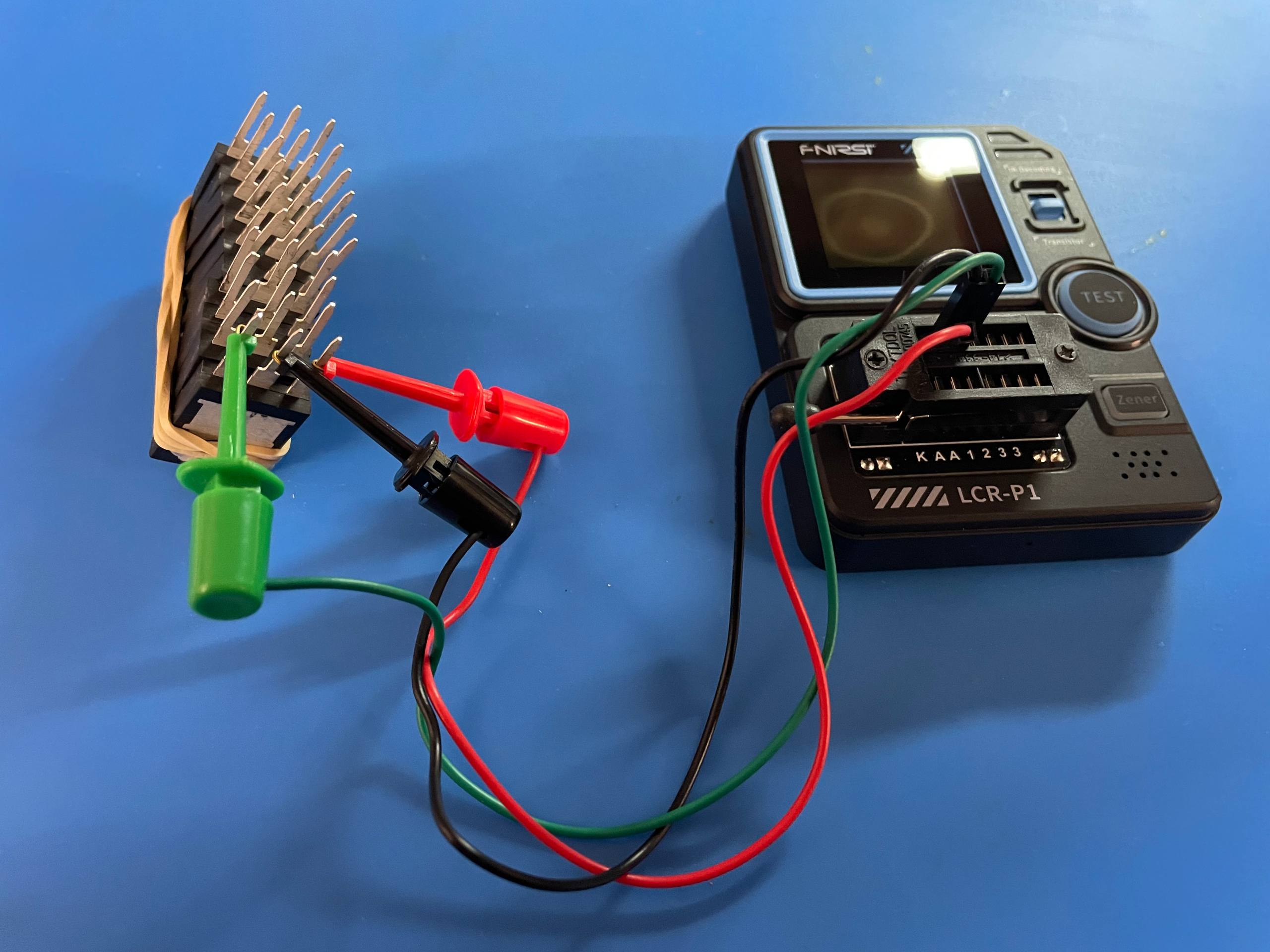

Немного про внешний вид, комплектность и прочие мелочи: приборчик очень компактный и приятный на вид, дизайн отличный. Он поставляется с ZIF-панелькой, 3-мя щупами и площадкой для тестирования деталек поверхностного монтажа, что меня особенно не беспокоит.
Тестирование транзисторов
Тестер пришелся очень к месту, т.к. я как раз решил немного выложить на продажу части ненужных компонентов, а транзисторы, как вы понимаете, дороже продаются в виде подобранных комплиментарных пар. Проверим прибор на примере IRFP9240 / IRFP240, популярных в хорошей аппаратуре AB-класса.
Для подбора нам нужно бы подобрать пороговое значение \(U_{ЗИ.пор}\) (или Vt в этом приборе). Я сделал 15 замеров одного IRFP9240, результаты представлены ниже:
| # | Vt | Rds | Cg | Vf |
|---|---|---|---|---|
| 1 | 3,32 | 0,5 | 2,19 | 620 |
| 2 | 3,32 | 0,5 | 2,19 | 620 |
| 3 | 3,32 | 0,5 | 2,19 | 620 |
| 4 | 3,32 | 0,5 | 2,19 | 620 |
| 5 | 3,63 | 0,5 | 2,19 | 620 |
| 6 | 3,63 | 0,5 | 2,19 | 621 |
| 7 | 3,63 | 0,5 | 2,19 | 621 |
| 8 | 3,63 | 0,5 | 2,19 | 620 |
| 9 | 3,63 | 0,7 | 2,18 | 621 |
| 10 | 3,63 | 0,5 | 2,19 | 621 |
| 11 | 3,32 | 0,5 | 2,19 | 620 |
| 12 | 3,63 | 0,4 | 2,19 | 620 |
| 13 | 3,63 | 0,5 | 2,19 | 620 |
| 14 | 3,32 | 0,5 | 2,19 | 619 |
| 15 | 3,63 | 0,5 | 2,18 | 620 |
Причина таких скачков порогового значения между 3,32 и 3,63 В, скорее всего — порог квантования АЦП, который и дает такой «джиттер». В результате, точное пороговое значение замерить не получается, а сам прибор для тестирования подходит, но для замера и подбора пар — нет, по крайней мере, на этой серии транзисторов.
Команды от ИК-пульта
Удивительно, но для чего-то в этот микро-девайс воткнули тестер ИК-пультов, что мне, как раз, было бы интересно. Но, к сожалению, этот тестер работает, насколько я смог понять из мануала, только по протоколу NEC, и он не осилил пульты ни Samsung, ни Philips, зато отлично справился с пультом от безымянного кондиционера. И при этом, хотя он и выдает форму волны, но hex команды он не меняет, а показывает одно и то же.
В общем, полезно только для тех, у кого пульт работает по протоколу NEC, и кто любит считать волны вручную на мелком экранчике. NB: направлять передатчик на сеточку на передней панели.
Тестирование всего прочего
Помимо транзисторов, прибор позволяет тестировать резисторы, индуктивности, конденсаторы, диоды и что-то там ещё. Скажу откровенно, есть для этого, конечно, и более удобные приборы, но в силу наличия и компактности я могу и этим попользоваться, но не расчитывая на супер-точность.
